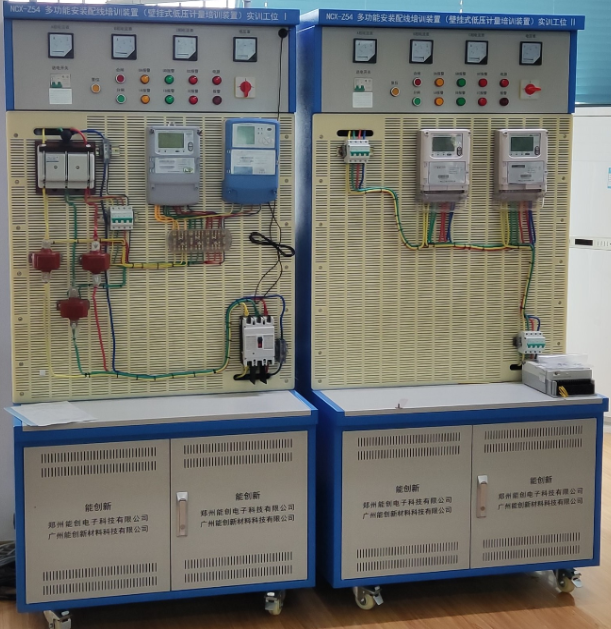

NCX-Z54 多功能安装配线培训装置

产品概述

NCX-Z54多功能安装配线培训装置是郑州乐虎lehu能源子科技有限公司培训系列产品中的—款新型装置，该装置可进行单 /三相电能表、计量终端、电流互感器及进出线开关、计量接线盒等安装调试、故障排查、更换等多项培训与考试，同时系统采用虚负荷电源供电，满足低压单、三相电能表、计量终端安装、调试、故障排查处理及相关仪器仪表检测实操培训。

技术参数

1）工作环境：温度-10-C ~ + 40°C 相对湿度＜ 85% （ 25°C ）海拔＜ 4000m

2）供电电源：AC 220V , 50Hz ;

3）功耗：M2kVA ;

4）设备重量：＜ 40kg ;

主要功能特点

1）实训工位I可以培训三相四线低压带电流互感器电能计量装置安装、调试及故障排查、更换处理。

2）实训工位I可以培训低压带电流互感器三相电能表与负控终端的安装、调试及故障排查、更换处理；

3）实训工位I可以培训低压带电流互感器配变终端与集中器的的安装、调试及故障排查、更换处理；

4）实训工位I可以培训低压带电流互感器三相电能表与集中器的的安装、调试及故障排查、更换处理；

5）实训工位n可以培训三相直入式电能表安装、调试及故障排查、更换处理；

6）实训工位m为单多表位实训区，可以培训单相表及II型采集器安装、调试及故障排查、更换处理。

7）实训工位IV为光伏接入实训区（三相直入式），满足光伏接入低压计量装置安装调试及故障排查、更换处理；

8）可进行各种类型低压单、三相计量装置的设备安装布局、安装接线以及接线工艺的实操技能实训。主要包括：各类电能表、各类计量终端、电流互感器、表前开关、表后开关、计量接线盒、测控端子、费控表跳闸回路以及进户线等。

9）装置配置远程主站系统后能进行所有表计故障类型设置（包括失压故障、断相故障、电压异常故障、失流故障、电流异常故障、数据显示故障、电表黑屏、电表白屏、电表花屏、红外通信故障、载波通信故障、数据读取故障、时钟电池失压故障、死机故障、脉冲灯故障、分合闸故障、时间故障等），表计故障类型由单、三相仿真智能电能表完成功能设置。

10）装置配置远程主站系统后能进行终端参数故障设置，其中参数故障又可以分为终端通讯参数故障与测量点参数故障。

11）装置能带电进行电能表运行情况检查，能开展钳形电流表、数字万用表、相序表、相位伏安表等仪器仪表使用实训。

12）装置能对计量回路进行停电、带电检查项目的实训。

13）装置装设电压和电流漏电防护电路，确保培训操作人员的人身安全，同时还设有过流和短路保护装置，以保证设备的安全；

14）机柜结构小巧，便于在—般教室内放置；

15）组装灵活，可自行拆卸低压器件；
